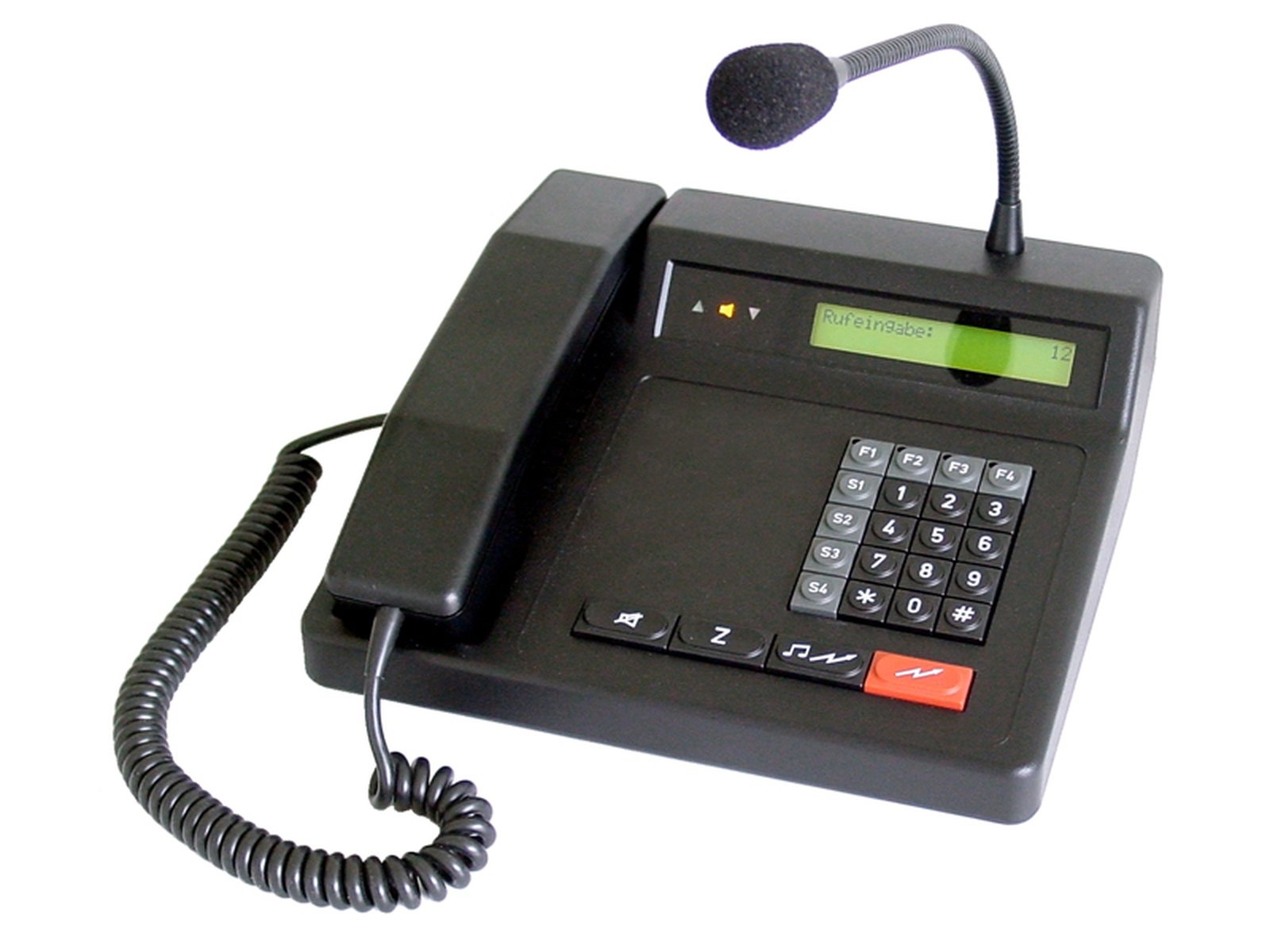

Funktronic 681500 Bedienstelle Major 4b mit Schwanenhalsmikrofon und Handhörer
Der Major 4a ist die Weiterentwicklung des bekannten Major 4. Das Display wurde durch ein alphanumerisches LC-Display mit Hintergrundbeleuchtung ersetzt. Ein Schwanenhalsmikrofon mit hohem Dynamikbereich ist dazu gekommen. Durch die Klartext Menüstruktur wurden die Programmiermöglichkeiten wesentlich erweitert und stark vereinfacht. Alle Tasten sind frei programmierbar. Damit können jeder Taste zwei verschiedene Funktionen zugeordnet werden.
Ein Funkgerät kann direkt oder über Zwei- oder Vierdrahtleitung angeschlossen werden. Es sind zwei Buchsen für ein Headset vorhanden, wobei eine für den Anschluss einer PTT Fußtaste verwendet werden kann. Die 7 Digitalausgänge können für die Kanalschaltung oder andere Funktionen verwendet werden. Zum Betrieb ist eine Spannung von 12 Volt notwendig.
Der Major 4a kann über die Tastatur programmiert werden. An die serielle Schnittstelle kann ein Drucker oder Terminal zum Protokollieren angeschlossen werden. Für Drucker mit paralleler Schnittstelle ist optional ein Schnittstellenwandler verfügbar.
Die wichtigsten Merkmale auf einen Blick:
- Alle Tasten frei programmierbar
- Eingebauter Lautsprecher und Schwanenhalsmikrofon
- Robuster Handhörer mit integrierter Sendetaste
- 2-zeiliges LC-Display, LED´s für Squelch, PTT und Lautsprecher
- Direktanschluss des Funkgerätes über Vieldraht (Squelch, PTT, Audio)
- Fernbedienung des Funkgerätes über Zweidrahtanbindung (nur Simplex)
- Integrierte DC Fernschaltung PTT, bei Zweidraht
- PTT Fernschaltung über frei programmierbaren Pilotton oder TRC
- Fernbedienung des Funkgerätes über Vierdraht (Simplex und Duplex)
- Kanalfernschaltung, TRC, dezimal, binär, BCD
- Frei programmierbarer Kanalscanner
- Mehrere Bedienstellen parallelschaltbar mittels FT624
- Steuereingänge für Trägeranzeige (Squelch) mit wählbarer Logik (Low/High) und NF Squelch
- Sendersteuerung aktiv low
- Anschlußmöglichkeit für Sprechgarnitur, getrennter Anschluß für PTT Fußtaste
- Tonfolgeauswerter und Geber für ZVEI, CCIR, ZVEI 2 und EEA
- Decoder für 5-, 6-, 7-, 8-Tonfolge und Doppelsequenz
- FFSK Geber/Auswerter
- RS232-Schnittstelle, Druckeranschluß, Echtzeituhr, Batteriegepuffert
- Anschluß des Sprechkreises über 8-pol. Modular-Buchsen (RJ 45)
- Sprachaufzeichnung über TB-BOX 4a
- Anschluß an Postmietleitung über LIM AC, FT634C oder FT633AC
- Stromversorgung +12V DC
Technische Daten:
- Betriebsspannung: 12 V
- Stromaufnahme: max. 800 mA
- Gewicht: 1,5 kg
- Abmessungen B x T x H (ohne Schwanenhals): 245 x 220 x 95 mm
- Eingangsimpedanz Zweidraht/Vierdraht: 600 Ohm
- Ausgangsimpedanz Zweidraht/Vierdraht: 600 Ohm
Lieferumfang :
- Major 4b mit Handhörer, Schwanenhals-Mikrofon Major
- Kleinspannungsstecker
- Netzteil nicht im Lieferumfang
