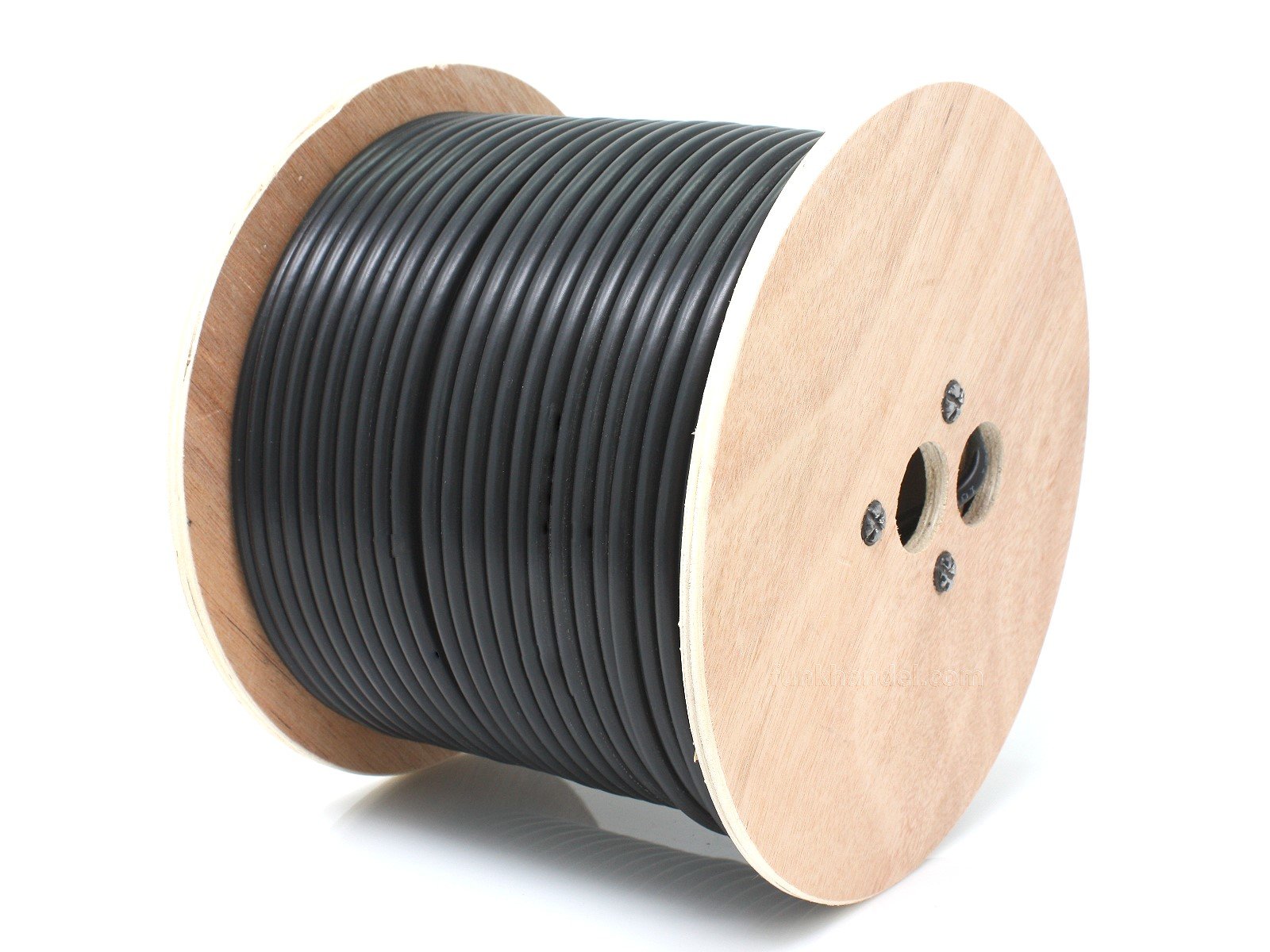

Aircell 7 Koaxialkabel 50 Ohm

Artikelnummer: OS-12689

Kategorie: Koaxialkabel

3,45 €

Endpreis*, zzgl. Versand

lfm.
250 lfm. Online verfügbar (Lieferzeit: 2 - 5 Werktage)

Persönliche Beratung

Riesige Auswahl

Günstige Preise

Schneller Versand

AIRCELL 7 - Koaxkabel schwarz, doppelt geschirmt - 7,3 mm Koaxkabel - in 1A-Qualität - Meterware

AIRCELL 7 ist ein verlustarmes Koaxkabel für den Einsatz bis zu 3 GHz. Die geringe Dämpfung des AIRCELL 7 wird durch ein besonders verlustarmes PE-Compound Dielektrikum (Schaum mit geringer Dichte) mit mehr als 50% Luftanteil erreicht.

Der Innenleiter von AIRCELL 7 besteht aus flexibler Kupfer-Litze und der Außenleiter besteht aus 100%-überlappender Kupferfolie mit darüberliegendem Abschirmgeflecht. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei kleinen Biegeradien geschützt.

Die Außenisolierung von AIRCELL 7 besteht aus UV-stabilisiertem PVC.

Technische Daten:

  • Impedanz: 50 Ohm
  • Innenleiter: Kupfer-Litze
  • Abschirmung: Kupferfolie + Kupfergeflecht
  • Verkürzungsfaktor: 0,83
  • Kapazität: 74 pF/m
  • minimaler Biegeradius: 25 mm
  • Einsatztemperatur: -30°C bis +80°C
  • Widerstand Innenleiter: 0,86 Ohm / 100 m
  • Widerstand Außenleiter: 0,85 Ohm / 100 m
  • Gewicht: 7,2 kg / 100 m

Max. Belastbarkeit:

  • 2040 Watt bei 10 MHz
  • 620 Watt bei 100 MHz
  • 260 Watt bei 500 MHz
  • 180 Watt bei 1 GHz
  • 120 Watt bei 2 GHz
  • 90 Watt bei 3 GHz

Dämpfung in dB / 100 m:

  • 1,6 dB bei 5 MHz
  • 2,2 dB bei 10 MHz
  • 4,5 dB bei 50 MHz
  • 6,3 dB bei 100 MHz
  • 7,6 dB bei 144 MHz
  • 9,0 dB bei 200 MHz
  • 11,2 dB bei 300 MHz
  • 13,6 dB bei 432 MHz
  • 14,7 dB bei 500 MHz
  • 19,0 dB bei 800 MHz
  • 21,5 dB bei 1 GHz
  • 24,8 dB bei 1,3 GHz
  • 27,1 dB bei 1,5 GHz
  • 30,0 dB bei 1,8 GHz
  • 31,9 dB bei 2 GHz
  • 35,6 dB bei 2,4 GHz
  • 40,1 dB bei 3 GHz
  • 49,1 dB bei 4 GHz
  • 57,0 dB bei 5 GHz
  • 65,0 dB bei 6 GHz

Es sind maximal 300 Meter am Stück lieferbar.
